Канализационная насосная станция

Наша компания «Композитные Технологии Ру» занимается производством КНС по индивидуальным проектам «под ключ». Мы предлагаем полный перечень работ: от разработки оборудования до шеф-монтажа и пусконаладки на объекте.

Преимущества КНС:

• Защита от коррозии, стойкость к химическим веществам;
• Высокая производительность при низких энергозатратах;
• Обеспечение бесперебойной подачи воды или откачки стоков;
• Длительный эксплуатационный срок;
• Нет необходимости в дорогостоящем обслуживании;
• Надёжность;
• Полная автоматизация

Принцип работы

Вне независимости от конфигурации насосная станция КНС работает по единому принципу. Сточные воды попадают в приёмную часть, за счёт плотной прокладки, не уходя в грунт. Насосы принудительно выкачивают её под давлением в напорный трубопровод. Далее они транспортируются в распределительную камеру и далее по трубопроводу отправляются на очистные сооружения. Обратные клапаны мешают обратному ходу. При значительном повышении объёмов рабочей жидкости активизируется насос из резерва. Если насосное оборудование не справляется с объёмами сточных вод, включается сигнализация.

Работу канализационной станции регулирует автоматика. Уровень стоков отслеживается благодаря поплавковым датчикам, которые установлены на разных уровнях. В результате станция функционирует следующим образом:

• Датчики 1-го уровня сообщают о малом объёме вод, и насосы отключены.
• Датчики 2-го уровня сигнализируют о повышении стоков и запускают насос, который их перекачивает.
• Срабатывание датчиков 3-го уровня говорит о повышенном объеме, поэтому включается резервный насос, откачивающий избытки стоков.
• Датчики 4-го уровня запускают аварийный сигнал — это значит, что поступают слишком большие объёмы, с которыми насосы не справляются. Здесь требуется вмешательство обслуживающей бригады, которая исправит возникшую внештатную ситуацию. Аварийный сигнал срабатывает зачастую из-за выхода насоса из строя. Для обслуживания и ремонтных работ, КНС оснащаются люком и лестницей.

По завершению откачки стоков их уровень падает до минимума (ниже 1-го датчика), и оборудование отключается. При следующем цикле резервный насос становится основным. Такое чередование функций обеспечивает равномерный износ обоих насосов и отсутствие перегрузок, что положительно сказывается на долговечности всей системы. Хотя канализационная насосная станция функционирует полностью автоматически, ею можно управлять и вручную. Это необходимо при ремонтных работах на оборудовании и его обслуживании (например, очистке ёмкости, пуско-наладочных работах на новой станции и т.д.).

Виды КНС

Канализационные насосные станции, как правило, разделают по назначению:

• Канализационные.
• Производственно-промышленные.
• Ливневые.
• Дренажные.

По системе монтажа выделяют следующие виды КНС:

• вертикальные;
• горизонтальные.

Также возможно несколько способов управления системой: встречаются ручные, автоматические и дистанционные варианты. В первом случае контроль за уровнем сливной массы выполняется вручную – при необходимости оператор самостоятельно включает и отключает оборудование.

Конструкция КНС

Корпус станции выполняется из прочного стеклопластика: его усиливают армированием, за счет чего он способен служить свыше 50 лет. Благодаря использованию КНС можно избежать сильного заглубления самотечных коллекторов. Выбор подходящей станции осуществляют по нескольким критериям: глубина залегания подводящего коллектора; объем сточных вод, которые будут поступать на станцию; вид транспортируемой жидкости; гидрогеологические условия строительства.

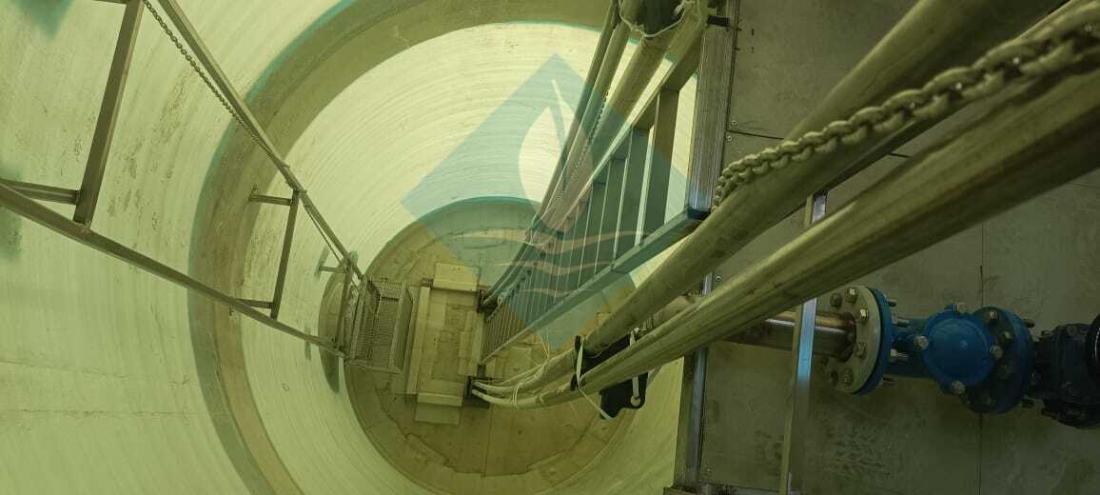

Система включает в себя следующие элементы:

• цилиндрическая емкость из стекловолокна;
• щит управления с возможностью ручного и автоматического управления;
• лестница для обслуживания;
• мусорозадерживающее оборудование;
• насосное оборудование;

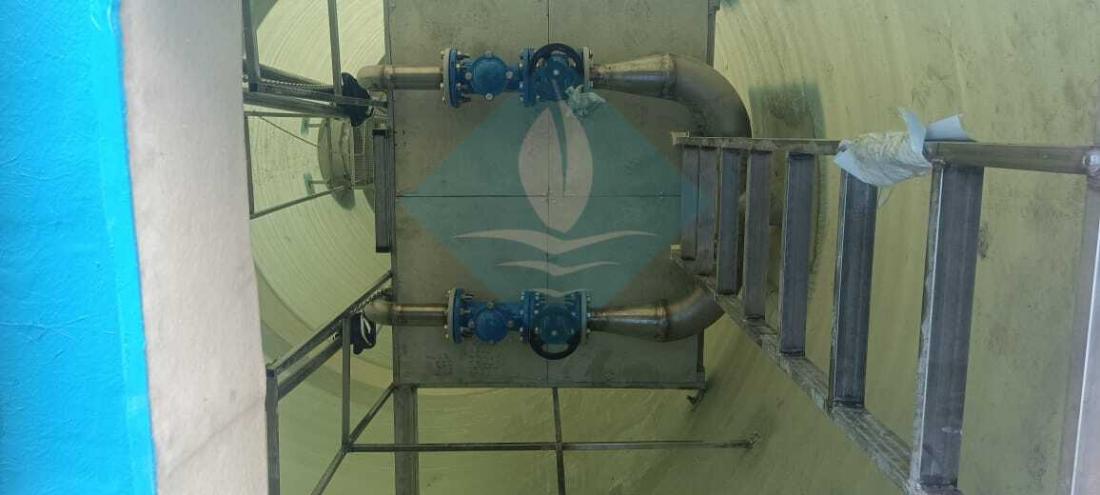

• трубопроводы с задвижками, обратными клапанами, входным патрубком, направляющими для насосов;
• выходной патрубок с переходом на необходимый диаметр;
• запирающий люк с крышкой;
• вентиляционный патрубок;
• кабель-канал для питания насосов.

Стоимость канализационной насосной станции

Цена КНС

от 153 000 руб.

При необходимости станцию можно укомплектовать решетками безопасности, утеплением и обогревом корпуса, датчиками измерения и сигнализации, запорной арматурой и т. д.

Технические характеристики КНС

Диаметр корпуса КНС, мм*	Размер фундаментальной плиты, мм	Цена (по запросу)
1000	1200х1200х200	заказать
1200	1400х1400х300	заказать
1400	1600х1600х300	заказать
1600	1900х1900х300	заказать
1800	2100х2100х300	заказать
2000	2300х2300х300	заказать
2400	2700х2700х400	заказать
3000	3300х3300х400	заказать
3200	3500х3500х400	заказать
3600	4000х4000х400	заказать

*Высота зависит от глубины подводящей трубы и типа насосного оборудования.

*Диаметр может быть изменён в индивидуальном порядке, согласно проекта или ТЗ Заказчика.

*По всем вопросам при подборе обращайтесь к нашим специалистам.

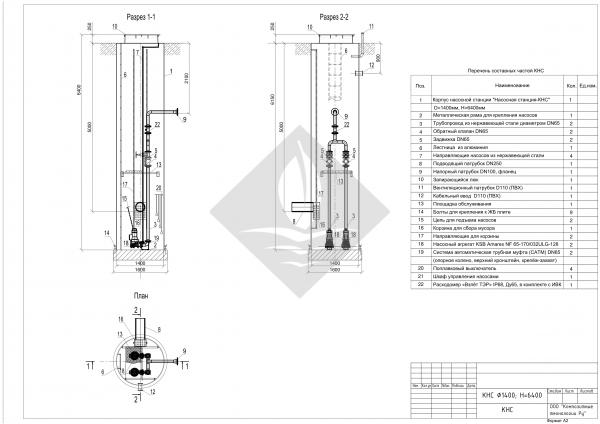

Устройство

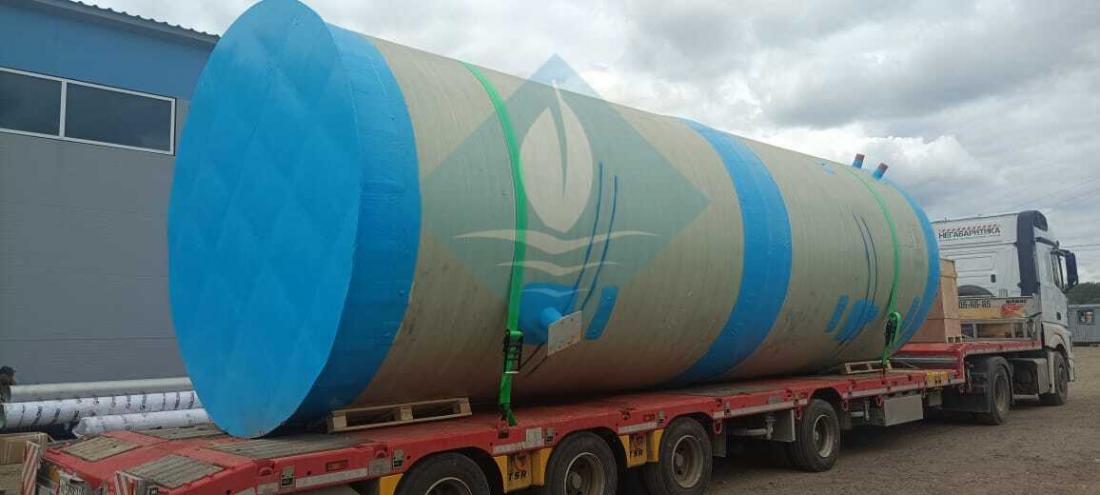

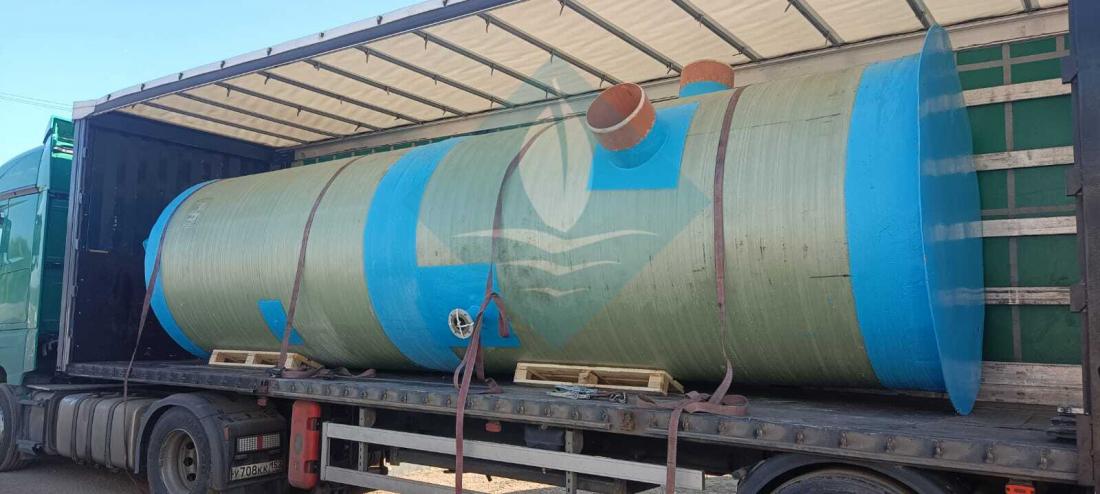

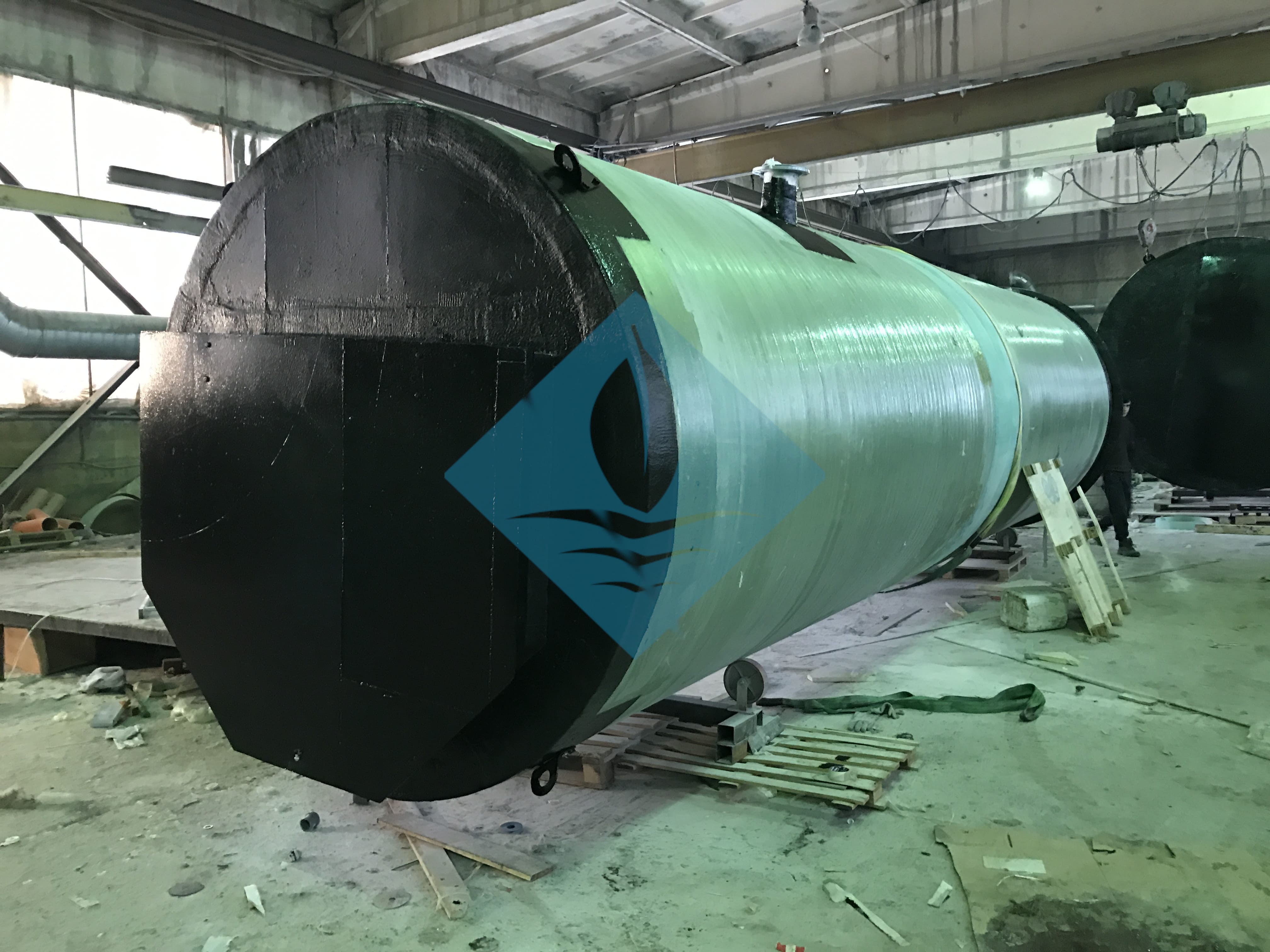

Производство КНС

Компания «Композитные технологии Ру» предлагает изготовление полностью укомплектованных промышленных канализационно насосных станций для перекачки: бытовых сточных вод, ливневых стоков или (и) дренажных вод.

Размеры корпуса и техническое оснащение оборудования зависят от:

• объема транспортируемых стоков;
• глубины подводящего трубопровода;
• длины и диаметра напорного коллектора;
• высоты, на которую поднимается жидкость.

Обращайтесь за помощью специалистов «Композитные Технологии Ру», и мы поможем подобрать необходимый вариант. Вы можете заполнить опросный лист и отправить его на e-mail: ktr@ktr.spb.ru. Также можно связаться с нашими специалистами по номеру: 8 (812) 602-12-03.

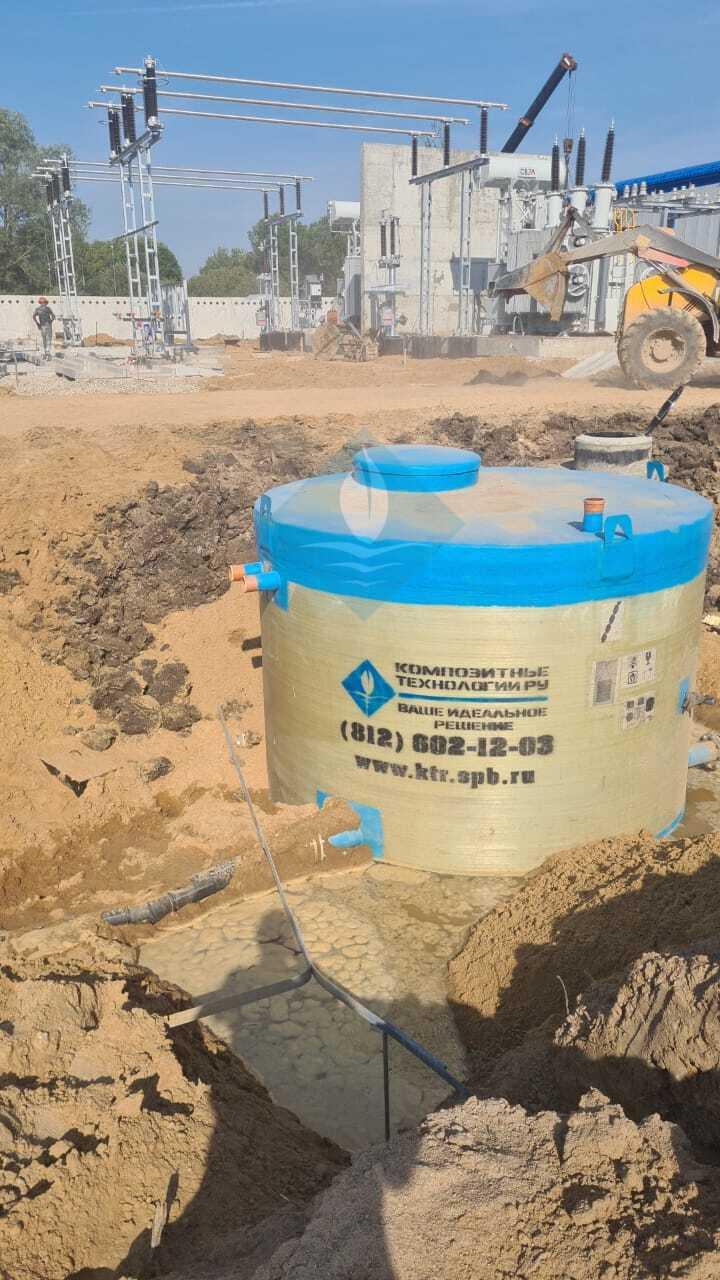

Монтаж КНС

Насосная станция устанавливается на ровную фундаментную плиту — монолитную конструкцию из бетона, лежащую в котловане на уплотнённом слое гравия. Дно должно быть выровнено и располагаться горизонтально. Если необходимо, его трамбуют вибратором, но при высокой чувствительности грунта такие работы проводятся с особой аккуратностью.

Поверхность фундаментной плиты очищается перед установкой станции. КНС ставится строго вертикально на центр бетонной подушки. Нужно совместить направления напорного и входного патрубков с соответствующими им трубопроводами.

К плите КНС крепится анкерными болтами якорного типа. Необходимо соблюдать осторожность, чтобы анкеры не повредили поверхность ёмкости.

Погружные насосы устанавливаются с помощью направляющих, опускаясь до срабатывания замка.

Шкаф с пультом управления монтируют:

• при установке снаружи — непосредственно рядом с КНС;
• при установке внутри — в помещении, согласованном с клиентом.

Дополнительной услугой в таком случае считается прокладка кабелей до помещения.

После того как станция закреплена к фундаменту, её положение и состояние всех элементов оборудования прошло проверку, начинается обратная засыпка котлована хорошо просеянным песком. Она проходит послойно, максимум слоя по высоте — 500 мм. Зимой требуется обезопасить грунт от промерзания. Грунт под напорный и подводящий коллекторы трамбуют, но вибраторами с массой менее 100 кг. Запрещено уплотнять грунт ближе, чем 300 мм от КНС.

Верхняя часть насосной станции имеет насыпь, и крышка находится над землёй.

Специальную дополнительную оснастку, в том числе вентиляционную трубу и ограждение крепят имеющимися крепёжными деталями. Подробнее о монтаже

Заказать проектирование и купить канализационную насосную станцию в СПб вы можете уже сейчас, обратившись в нашу компанию.

Обслуживание и эксплуатация

Требуется ежемесячно (желательно чаще) отслеживать работу каждого насоса. Если периодичность его запуска и отключения даже незначительно отклонилась от нормы, нужно проверить его гидравлические показатели (по времени опорожнения резервуара насосной). Если различия с техническими характеристиками, указанными в паспорте, существенны, требуется провести осмотр и ремонт насоса. Другой «тревожный» признак — это нехарактерный шум при работе.

С периодичностью одного раза в квартал необходимо демонтировать по очереди оба насоса, промывать и осматривать. Внешние повреждения говорят о том, что оборудованию требуется ремонт. Категорически запрещено поднимать насосы с использованием питающего кабеля и кабелей поплавковых датчиков — это может серьёзно повредить оборудование.

Чтобы узнать конкретную цену и более точно подобрать КНС для ливневой канализации (перекачка дренажных, сточных и дождевых вод), нужно заполнить опросный лист. Также, чтобы наиболее грамотно подобрать шкаф управления, требуется заполнить опросный лист.
